产品详情

一、功能介绍

该系统用于测量开发阶段的卡钳、制动盘或摩擦片在不同动态加载工况下，摩擦片和制动盘的间隙变化曲线和特征点值，方便快速确定新产品的特性指标，缩短产品开发周期。

二、系统硬件指标

尺寸：约482*300*180mm

重量：约20kg

通道：14路电容位移通道、2路压力通道

压力通道：

通道数：2路

通道接口：8芯LEMO

输入电压范围：+/-10V

分辨率：16位

采样率：最高4kHz

采集方式：循采、上升沿触发(TTL)

传感器激励电压：24VDC

数据接口：USB2.0

电容位移通道：

通道数：14路

通道接口：ODU单芯

分辨率：24位

采样率：最高约4kHz

采集方式：同步采集、上升沿触发(TTL)

数据接口：千兆网口

电容位移传感器技术指标：

量程：1mm（量程0.5mm扩展一倍）

被测目标最小直径：Ø7 mm

静态分辨率：0.04μm

动态分辨率（5kHz）：0.2μm

带宽：5kHz(-3dB)

线性度：≤ ±0.5μm

传感器导线：1.4m

传感器重量：28 g （含导线和接头）

传感器安装方式：2x thread M2

*以上指标以厂家产品资料和说明书标称为准

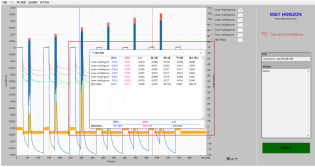

三、软件功能和界面

软件特点：

传感器放大器自动搜索功能

通道参数设置和标定功能

实时曲线和数值显示

通道置零

实时保存

离线数据滤波和分析功能

离线自动报告生成功能

详细内容参见《卡钳间隙测量系统说明书》。
